桂林鴻程是滑石磨粉機廠家知名礦山設(shè)備制造廠，所生產(chǎn)的雷蒙磨、立式磨機、超細磨(超細環(huán)輥磨和超細立磨)應(yīng)用領(lǐng)域涵蓋非金屬礦加工，礦渣加工，鋼渣制粉，錳礦渣研磨，鎳渣粉磨。針對不同的滑石粉體加工開發(fā)了專業(yè)的滑石立磨，滑石粉超細立磨，滑石粉超細環(huán)輥磨，是寶寶滑石粉、避孕套滑石粉、玻璃鋼用滑石粉、電纜用滑石粉、粉刷滑石粉、瓜子滑石粉等規(guī)模化生產(chǎn)的優(yōu)選磨粉機械。廣西滑石粉廠家、廣東滑石粉廠、合肥滑石粉廠等地滑石粉廠家紛紛來電咨詢。

　　桂林鴻程的超細磨生產(chǎn)超微細滑石粉粉磨效率高，產(chǎn)量穩(wěn)定，節(jié)能環(huán)保。好立磨，鴻程造！

　　滑石具有潤滑性、抗黏、助流、耐火性、抗酸性、絕緣性、熔點高、化學性不活潑、遮蓋力良好、柔軟、光澤好、吸附力強等優(yōu)良的物理、化學特性。

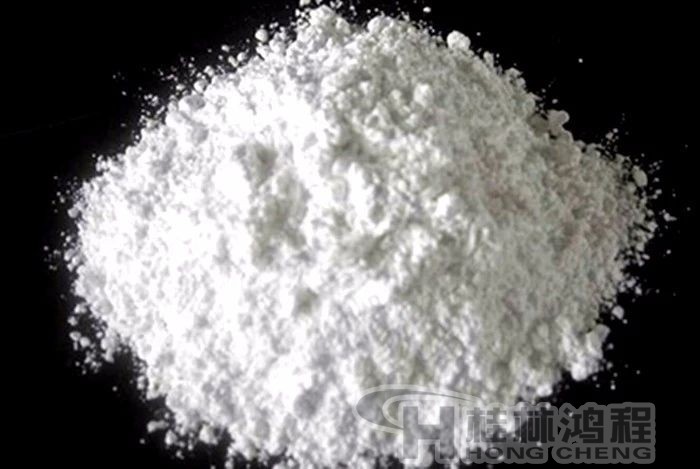

寶寶滑石粉、避孕套滑石粉、玻璃鋼用滑石粉、電纜用滑石粉、粉刷滑石粉、瓜子滑石粉

　　在眾多應(yīng)用中，滑石不但能起到一般填料的作用降低產(chǎn)品成本，而且能顯著增強這些產(chǎn)品的諸多性能。這使滑石作為填料，廣泛地應(yīng)用于造紙、塑料、油漆、陶瓷、化妝品、醫(yī)藥、橡膠、農(nóng)產(chǎn)品、肥料等行業(yè)中。

　　滑石從原礦到粉體，一般要經(jīng)過多種加工，為了更好的了解滑石，今天鴻程立磨小編為大家仔細的講解一下滑石的加工技術(shù)。

-01-

選礦提純：沖擊破碎機

　　滑石的選礦方法如下：

　　（1）浮選

　　由于滑石的天然可浮性好，因此烴類油捕收劑即可浮選。常用的捕收劑是煤油，浮選油作起泡劑。甲基異丁基甲醇(MIBC)生成的泡沫較脆，容易獲得優(yōu)質(zhì)精礦。

　　滑石浮選流程比較簡單，只需一次粗選、一次掃選、2—4次精選就可獲得最終精礦。

　　（2）手選

　　手選是根據(jù)滑石和脈石礦物的滑膩性不同用手工進行挑選。滑石具有良好的滑膩性，品位越高，滑膩性越好，憑手感極易鑒別。國內(nèi)大部分滑石礦山常用手選生產(chǎn)高級滑石塊。

　　（3）靜電選礦

　　滑石礦石中除滑石外，還含有菱鎂礦、磁鐵礦、磁硫鐵礦、透閃石等礦物，嵌布粒度為0.5mm左右。在靜電場中滑石帶負電荷，菱鎂礦帶正電荷，而磁鐵礦和磁流鐵礦均為良導(dǎo)體，因而在電場中很容易將上述礦物分開。

　　（4）磁選

　　滑石精礦除要求具有一定的細度外，還要具有一定的白度。由于礦石中染色鐵礦物的存在，有時用上述方法還不夠，需要用磁選除去鐵礦物。采用濕式磁選可使滑石精礦含鐵量從4%--5%降到1%以下。

　　（5）光電檢選

　　光電檢選是利用滑石和雜質(zhì)礦物表面光學業(yè)性質(zhì)的不同而分選的方法。光電分選機包括準備機構(gòu)(礦倉、給礦機、皮帶輸送機)、輻射源和探測器(傳感器)、電子控制回路及執(zhí)行機構(gòu)等。另外利用滑石在紫外線照射下發(fā)出白色熒光的特征，可利用光電分選機揀出較純凈的滑石。一般采用勞動特克斯621型光選機，如美國塞浦路斯滑石公司用此法將滑石含量公為30%的貧礦富集到滑石含量達69%的富礦，最后磨細到200目進行浮選，獲得品位99%的化妝品級滑石。

　　（6）選擇性破碎和篩分

　　利用滑石和脈石礦物在選擇性破碎和形狀方面的差異，采用沖擊破碎和交替使用矩形篩和方形篩邊疆篩分的方法，能夠分離出大部分伴生的石英和一半以上的碳酸鹽礦物。

-02-

細磨與超細磨：HCH超細環(huán)輥磨或者HLMX超細立式磨機

HLMX滑石超細粉立磨

　　滑石的莫氏硬度為1，天然可碎和可磨性好。滑石的細磨，國內(nèi)一般采用各種型號的雷蒙磨(即懸輥磨)，主要生產(chǎn)200目和325目的產(chǎn)品，但如果設(shè)置精細分級設(shè)備，也可以生產(chǎn)500—1250目的產(chǎn)品。超細滑石粉是當今世界用量的超細粉體產(chǎn)品之一，廣泛應(yīng)用于造紙、塑料、橡膠、油漆涂料、化妝品、陶瓷等。目前超細滑石粉的加工主要采用干法工藝。

　　濕法粉碎雖有研究，但工業(yè)上很少使用。干法生產(chǎn)設(shè)備主要有高速機械沖擊式磨機、氣流粉碎機、離心自磨機、旋磨機以及振動磨、攪拌磨和塔式磨等。除了氣流粉碎機外，為了滿足用戶對粒度分布的要求，其他分級設(shè)備一般還需配置細分級設(shè)備，常用的精細分級設(shè)備是各種渦輪式空氣離心分級機，如MS型、MSS型、ATP型、LHB型等。

　　滑石的氣流粉碎原則工藝如下：滑石塊—粗碎—干燥—中碎—細磨(雷蒙磨)--超細粉碎(HCH超細環(huán)輥磨或者HLMX超細立式磨機)--旋風集料—包裝，生產(chǎn)過程大致是滑石塊首先由給料機送入錘式破碎機進行破碎;破碎后的物料經(jīng)斗式提升機和振動給料機進入立式干燥機中干燥;干燥后的物料再經(jīng)錘式破碎機破碎后進入HCH超細環(huán)輥磨或者HLMX超細立式磨機細磨后的滑石粉進入氣流磨進行超細粉碎。最終產(chǎn)品細度可達到325—3000目(d97=45—3um)。

　　工業(yè)上使用的氣流磨包括圓盤式氣流磨、流化床對噴式氣流磨、循環(huán)管式氣流磨等。滑石的高速機械沖擊超細粉碎工藝流程如下：滑石塊—破碎(錘式破碎機)--高速機械沖擊式超細粉碎機—渦輪式精細分級機—旋風集料—包裝，一般是將滑石塊破碎到8mm以后直接給入機械沖擊式超細粉碎機，粉碎后的產(chǎn)物通過渦輪式精細分級機分級后用旋風集料器收集。分級后的精粒級產(chǎn)品可以返回磨機，也可單獨作為一種產(chǎn)品。滑石的離心自磨和旋磨機超細磨工藝大體上與高速機械沖擊超細粉碎工藝相似。

　　滑石最終都是以粉體狀態(tài)應(yīng)用的，因此，細磨和超細磨是滑石所必須的加工技術(shù)。

-03-

表面改性：粉體改性機

　　表面改性滑石粉廣泛用作聚丙烯、尼龍等高聚物基復(fù)合材料的增強填料。

　　對其進行表面改性可有效的改善滑石粉與聚合物的親和性和滑石粉填料在高聚物基料中的分散狀態(tài)，從而提高復(fù)合材料的物理力學性能。滑石粉表面改性使用的表面改性劑主要有各種表面活性劑、石蠟、鈦酸酯和鋯鋁酸鹽偶聯(lián)劑、硅烷偶聯(lián)劑、磷酸脂等。改性主要采用干法改性工藝。改性機主要有連續(xù)式和流態(tài)化改性機、粉體表面改性機 (HLG型)、高速加熱混合捏合機等。

-04-

煅燒

　　黑滑石礦中含有較多的有機碳，為了開發(fā)利用這些黑滑石資源，煅燒是必須的加工工藝。煅燒溫度一般為600--1200℃，在此溫度范圍內(nèi)，溫度越高，煅燒后滑石的白度越高，煅燒白度高可達90%以上。目前煅燒設(shè)備大多采用梭氏窯、隧道窯和回轉(zhuǎn)窯。

　　我國江西省廣豐地區(qū)蘊藏有豐富的黑滑石資源。

　　需要環(huán)保高產(chǎn)節(jié)能型滑石大型立磨，小型滑石立磨，滑石立式輥磨粉機,滑石立式磨粉機，滑石雷蒙磨等滑石磨粉機械配套方案，請來電咨詢。桂林鴻程市場部24小時熱線:0773-3661663。我們恭候您的來電，來廠參觀。

* 1250目滑石磨粉機,滑石粉碎機-桂林鴻程 http://www.dg-yalong.com/qiyexinwen/huashimofenji.html
